Trường ĐHBK TP Hồ Chí Minh ĐỀ THI CHI TIẾT MÁY

Khoa Cơ Khí Thời gian: 90’, ngày 27-12-2011

Bộ môn Thiết kế máy Được sử dụng tài liệu.

Bài 1(2đ). Bộ truyền đai dẹt truyền công suất P₁ = 3 kW với lực căng đai ban đầu F_o = 1000 N. Biết rằng d₁ = 200mm, số vòng quay n₁ = 450 vg/ph. Góc ôm đai bánh dẫn α₁ = 160⁰. Xác định:

a) Lực căng trên các nhánh đai. (1đ)

b) Hệ số ma sát giữa đai và bánh đai để không xảy ra hiện tượng trượt trơn. (1đ)

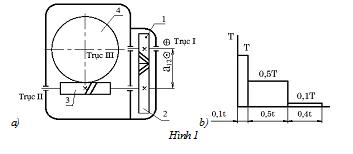

Bài 2 (4đ). Hệ thống truyền động gồm cặp bánh răng trụ răng nghiêng và trục vít – bánh vít như hình 1a, tải trọng thay đổi theo chu kỳ hình 1b (truyền chuyển động và công suất từ trục I sang III). Tỉ số truyền bộ truyền bánh răng u₁₂ = 2,5, số vòng quay bánh răng 1 là n₁= 960 vg/ph, khoảng cách trục a₁₂= 120mm, m_n=2mm. Xác định:

a) Các thông số hình học bộ truyền bánh răng (b, z₁, z₂). (1đ)

b) Số chu kỳ làm việc tương đương bánh răng 1. Biết rằng tuổi thọ bánh răng tính bằng năm L_a = 6 năm, hệ số sử dụng bộ truyền trong một năm K_n = 0,8 và trong một ngày K_ng = 0,66. (1đ5)

c) Phương chiều lực tác dụng lên các bánh răng, trục vít và bánh vít. (1đ5)

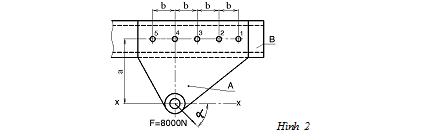

Bài 3 (4đ). Tấm A chịu tác dụng tải trọng F = 8000 N được giữ chặt bằng nhóm gồm 5 bulông với thanh ngang B như hình 2. Sử dụng mối ghép bulông có khe hở, ứng suất kéo cho phép bulông [s_k] = 125 MPa. Hệ số ma sát f = 0,25, hệ số an toàn k = 1,3, a = 400 mm, b=100mm; α = 45⁰. Xác định:

a) Phân tích và xác định lực tác dụng lên từng bulông. (1đ5) (Chuẩn C1)

b) Lực xiết V, đường kính d₁ và chọn bulông. (1đ5) (Chuẩn C1, C4)

c) Kiểm bền bulong vừa chọn khi α = 90⁰ (0đ5) (Chuẩn C2)

d) Vị trí hợp lý nhất để đặt lực F trên đường XX. (0đ5) (C1)

Giảng viên ra đề
